굴곡이 심한 붉은 모래언덕은 즐거움 가득한 지형을 제공한다. 우리는 일련의 매우 기능적인 어린이 활동 시설을 지형에 통합하여 자연스러운 조화를 만들었다. 이 프로젝트는 파라메트릭 디자인, 배수 최적화 시뮬레이션 및 구조적 형상탐색 알고리즘과 같은 고급 설계 기법을 사용하여 자연환경과 조화롭게 결합한다. 이는 어린이와 어른 모두가 야외 놀이와 탐험의 즐거움에 몰입하도록 영감을 주는 것을 목표로 한다.
The undulating red dunes offer a playful terrain. We have integrated an array of richly functional children's activity installations into the topography, creating a natural harmony. Utilizing advanced design techniques such as parameterized design, drainage optimization simulation, and structural form-finding algorithms, the project harmoniously merges with its natural surroundings. It aims to inspire both children and adults to immerse themselves in the joy of outdoor play and exploration.

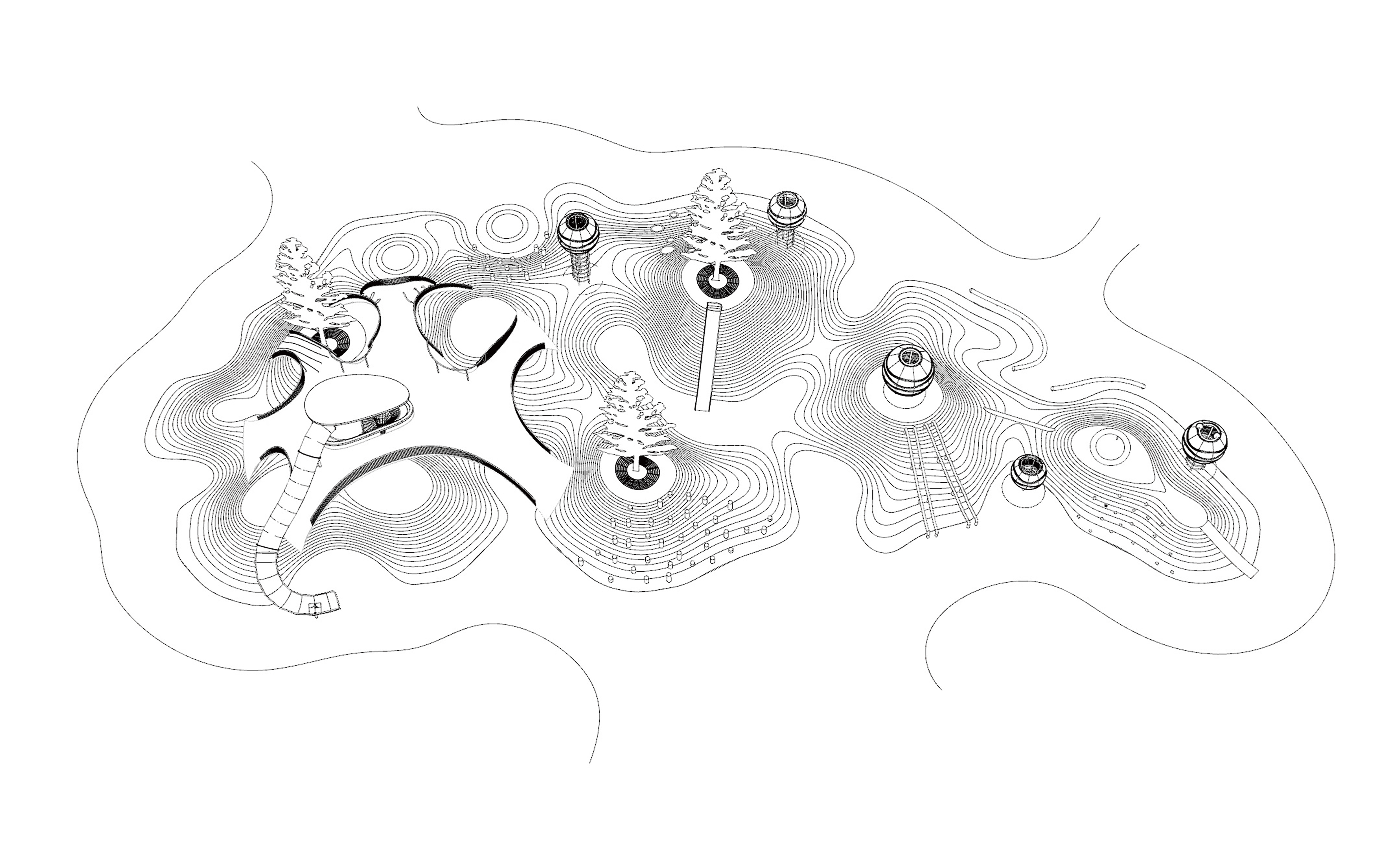

1. 파라메트릭 지형 설계
전체 지형의 디지털 생성은 지형의 복잡성과 경사도를 고려하여 다양한 연령대별로 구분된 구역을 묘사한다. 어린이 활동시설은 자연환경과 매끄럽게 어우러져 응집력 있는 공간을 형성한다.
2. 표면에 배수구가 필요하지 않은 디지털 방식으로 계산된 자연 배수로
기복이 심한 지형에도 불구하고 꼼꼼한 디지털 계산을 통해 효율적인 자연 배수가 보장되어 지표면 배수구가 필요 없다. 모든 빗물은 지정된 녹지와 봉우리의 배수구로 자연스럽게 흘러들어가 현장의 지속 가능성을 높인다.
1. Parametric Topography Design
The digital generation of the overall topography considers terrain complexity and slope, delineating distinct zones for various age groups. Children's activity facilities seamlessly blend with the natural surroundings, forming a cohesive space.
2. Natural drainage calculated digitally, eliminating the need for drainage outlets on the surface
Despite the undulating terrain, meticulous digital calculations ensure efficient natural drainage, eliminating the need for surface drainage outlets. All the rainwater flows naturally into designated green spaces and peak drainage outlets, enhancing site sustainability.
3. 형태와 구조의 과제인 콘크리트 쉘 구조
굴곡이이 심한 콘크리트 쉘 구조는 자연 동굴과 같은 지형을 모방하여 위쪽과 아래쪽의 보호 구역을 등반할 수 있는 공간을 제공한다. 자연 아치의 하중 전달 메커니즘에서 영감을 받아 넓은 경간과 초박형 구조 두께를 가능하게 하여 경관과 시각적으로 통합된다. 이는 인공 구조물의 시각적 응집력을 강화하는 동시에 기둥의 필요성을 줄여 공간 효율성을 최적화한다.
4. 물질적 효율성과 지속 가능한 이상을 실천한다
콘크리트는 재료의 효율성과 지속가능성을 추구하면서 녹색 건축과 유기 구조물의 진화에 중추적인 요소로 등장한다. 여기에 사용된 콘크리트 쉘 설계는 세심한 기계적 계산과 모델링 분석을 통해 달성되는 큰 경간과 최소 두께를 결합한다. 이 방법은 재료를 상당히 절약하여 기존의 보-기둥 구조물에 비해 원료 사용량을 약 2/3 감소시킨다.
3. Concrete Shell Structure, a challenge for form and structure
The undulating concrete shell structure mimics natural cave-like topography, offering climbing spaces above and sheltered areas below. Inspired by the load transfer mechanism of natural arches, it enables large spans and ultra-thin structural thicknesses, visually integrating with the landscape. This enhances the visual cohesion of the artificial structure while reducing the need for columns, optimizing spatial efficiency.
4. Practicing material efficiency and sustainable ideals
In pursuit of material efficiency and sustainability, concrete emerges as a pivotal element in green architecture and the evolution of organic structures. The concrete shell design employed here combines large spans and minimal thicknesses, achieved through meticulous mechanical calculations and modeling analysis. This approach realizes significant material savings, cutting raw material usage by approximately two-thirds compared to traditional beam-column structures.
5. 컬러디자인
색채 계획은 굴곡이 심한 붉은 모래 언덕으로 화성의 풍경을 돋보이게 하고, 아이들이 이곳에서 놀고, 뛰고, 점프하도록 초대한다. 보완적인 푸른 색조는 장면의 밝기와 어둠의 균형을 유지하며, 노란색과 건조한 색상에 대한 전반적인 편향을 방지한다.
6. 특징적인 놀이 공간
특징1: 전망 좋은 행성
우리는 놀이공간에서 관찰하고, 쉬고, 상호작용할 수 있는 5가지 등반 방법을 설계했다. 금성, 목성, 수성, 화성, 토성에서 영감을 받은 각 행성은 중국 오행에서 영감을 받은 타원형, 줄무늬형, 원형, 삼각형, 사각형 모티프를 반영한 독특한 질감을 자랑한다.
특징 2: 화성 우주 착륙선
콘크리트 구조물의 천창 개구부에 위치한 이 미래형 우주선에서 영감을 받은 구조물은 짜릿한 경험을 제공한다. 아이들은 아래에서 올라가거나 랜딩 포드의 측면 포트홀을 통해 횡단하여 몰입감 있는 게임 모험을 할 수 있다.
건축가 XISUI DESIGN
위치 중국, 광저우
대지면적 1,300㎡
설계기간 2019. 11. - 2020. 5.
시공기간 2022. 1. - 7.
준공 2022. 8.
대표건축가 Hu Yihao
프로젝트건축가 Peng Yang
디자인팀 XISUI Design
구조엔지니어 Shanghai Chenggang Structural Design Associates & Spiring Architectural Design
시공 XISUI Landscape Design Consulting Co., Ltd.
발주자 Guangdong Poly Urban Development Co., Ltd.
사진작가 Hu Yihao, XISUI Design
해당 프로젝트는 건축문화 2024년 5월호(Vol. 516)에 게재되었습니다.
The project was published in the May, 2024 recent projects of the magazine(Vol. 516).
