에어버블 놀이터는 공기 정화 미세 조류를 통합한 세계 최초의 생명공학 놀이터이다. 바르샤바의 중심지에 위치한 코페르니쿠스 과학센터 외부, 공공 녹지 공간에 위치한 이 놀이터는 두 가지 동력원인 태양 에너지와 탐험하고 놀고자 하는 아이들의 장난으로부터 작동된다. 아이들은 에어버블 놀이터에서 땅 위에 위치한 4개의 워터풋 펌프 위에서 통통 튀어 놀며 거품과 내부의 로프 시스템과 균형을 잡으며 상호작용 하게 된다. 아이들의 지칠 줄 모르는 에너지는 재생 가능한 에어버블의 연료이며, 아이들의 건강 측면에서도 깨끗한 공기를 마시며 도시를 치유할 수 있는 상호작용적인 시연에 참여하게 되는 것이다.
에어버블 놀이터는 52개의 유리 조류 반응기를 보호하는 ETFE 막으로 둘러싸인 원통형 목재 구조물이다. 이 도시 속 조류 온실은 밧줄, 발 펌프, 통통 튀는 구체들로 구성되어 놀이터와 야외 교실의 기능을 한다. 놀이터 내부의 백색 소음은 아이들이 차분한 분위기에서 상호작용을 할 수 있도록 도시의 소음을 가린다. ETFE 막은 에어버블 놀이터 내부의 미세 기후를 제어한다. 거꾸로 된 원뿔 모양의 지붕 막은 공기 재순환과 자연 환기를 더욱 자극하여 놀이 공간을 깨끗하게 유지한다. 에어버블 모니터링 시스템은 도시 대기오염 센서를 통합해 실시간으로 측정치를 비교하고 미세먼지와 핵심 오염물질에 대한 대기질 지수를 강조할 수 있는 데이터 처리 플랫폼과 연결된다.
벽면의 녹색 클로렐라 조류 배양액을 포함한 52개의 큰 생물반응기는 분당 200리터의 오염된 공기의 흐름을 여과하며, 공기 중 질소의 97%, 입자상 물질의 75%를 흡수할 수 있다.
London-based architecture and innovation firm ecoLogicStudio, led by Claudia Pasquero and Marco Poletto, has designed AirBubble for Otrivin Breathe Clean. The innovation brings to life the world’s first biotechnological playground to integrate air-purifying micro-algae. "This playground needs two sources of power: solar energy and kids’ instinctive drive to explore and to play. These constitute the inexhaustible and renewable fuels of the AirBubble that can be obtained effortlessly. The purifying process is powered by solar energy and children's playfulness. Kids can interact by jumping on four water foot pumps positioned on the ground while balancing on the bouncy bubbles and the internal rope system. Breathe engages kids in an interactive demonstration of how to heal their bodies and our cities through the energy of play and breathing clean air
AirBubble invents a new architectural typology. It incorporates a cylindrical timber structure wrapped in an ETFE membrane protecting 52 glass algae reactors. This creates a real urban algae greenhouse. The space is equipped with ropes, foot pumps and bouncy spheres, and can function as both playground and outdoor classroom. The white bubbling noise of the algae gardening system masks the surrounding urban noise to provide a calming atmosphere in which to play and interact. The filtering process is enhanced by the architectural morphology of the playground structure. The ETFE membrane – an evolution of the PhotoSynthetica urban curtain system presented in Dublin in 2018 by ecoLogicStudio – controls the microclimate inside AirBubble. The inverted conical roof membrane further stimulates the air recirculation and natural ventilation, which in turn keeps the play area clean. The AirBubble monitoring system integrates urban air pollution sensors and is connected to a data processing platform capable of comparing measurements in real time and of highlighting the Air Quality Index for six core pollutants: fine particulate PM2.5 and PM10, ground level Ozone (O3), Nitrogen Dioxide (NO2), Sulphur Dioxide (SO2) and Carbon Monoxide (CO).

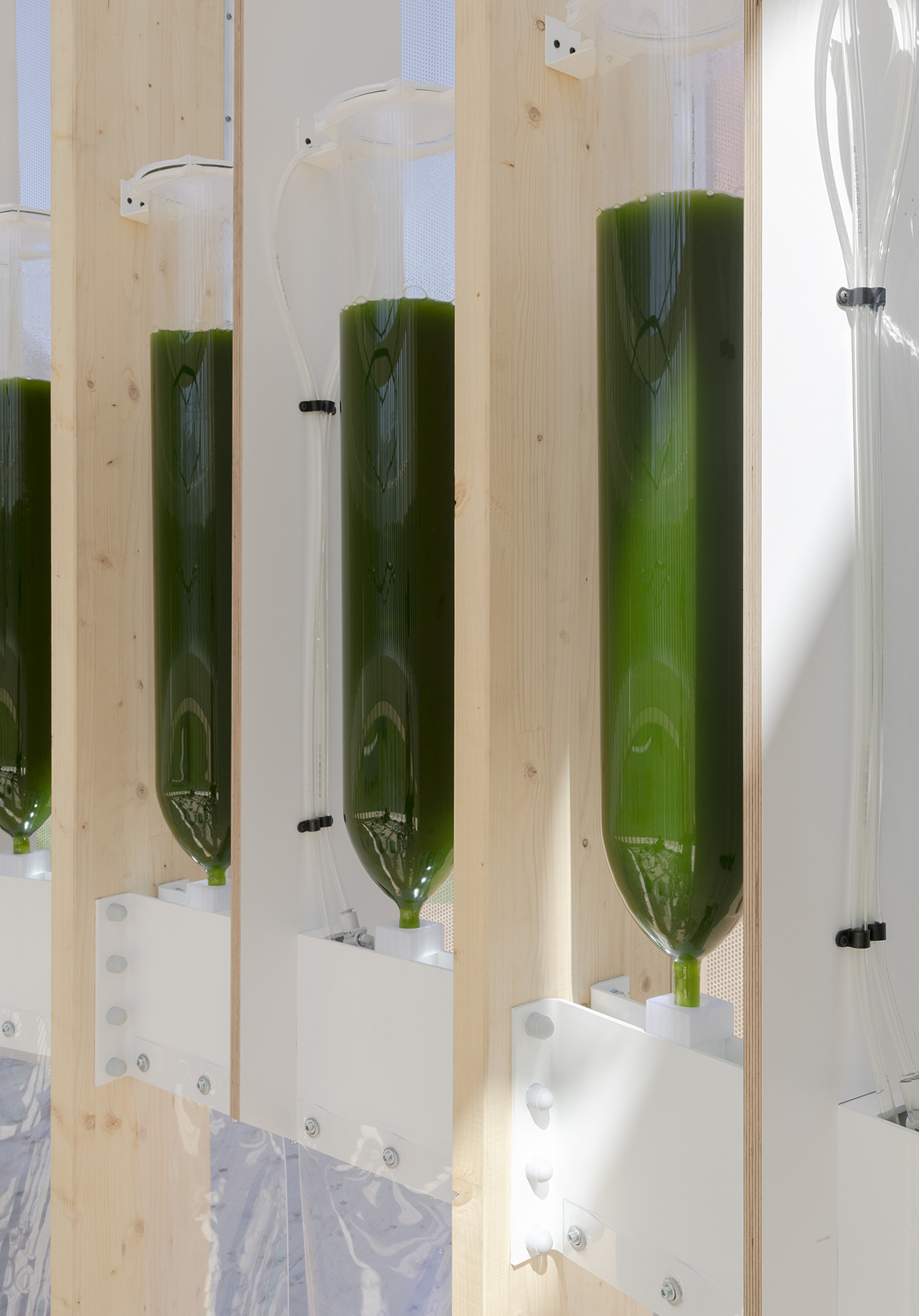

The AirBubble hosts 52 large bioreactors in borosilicate glass which contain 520 litres of living green Chlorella sp algae cultures that can filter a flow of polluted air of 200 litres/minute. While the liquid medium washes particles, the algae actively eat the polluting molecules as well as carbon dioxide to then release fresh clean oxygen. AirBubble is capable of absorbing 97% of the nitrogen and 75% of the particulate matter in the air.
건축가 ecoLogicStudio
위치 폴란드, 바르샤바
프로젝트건축가 Claudia Pasquero, Marco Poletto
디자인팀 Claudia Pasquero, Marco Poletto with Eirini Tsomokou, Korbinian Enzinger, Riccardo Mangili, Georgios Drakontaeidis, Alessandra Poletto
전시팀 Claudia Pasquero, Marco Poletto with Eirini Tsomokou, Korbinian Enzinger, Terezia Greskova, Stephan Sigl, Alessandra Poletto
연구팀 Synthetic Landscape Lab IOUD Innsbruck University, Urban Morphogenesis Lab BPRO The Bartlett UCL
구조엔지니어 YIP London
생물학전문가 Jongerius ecoduna GmbH
목구조설계 ArchWood
지붕(막구조물ETFE)설계 ETFE MEMBRANE
시공 Jenny Fan, Nicholas Lv & Eva Jiang.
발주자 Vanke China Co., Ltd. (Ningbo Division)
사진작가 Maja Wirkus
해당 프로젝트는 건축문화 2024년 5월호(Vol. 516)에 게재되었습니다.
The project was published in the May, 2024 recent projects of the magazine(Vol. 516).
